TestTool

Identifiez les connecteurs N et/ou les câbles défectueux

TestTool

Caractéristiques :

  • Mode Analyseur de spectre.
  • Mode Analyseur d’antennes-relais.
  • Mode Balise : analyse la façon dont le signal se propage à travers le bâtiment.
  • Test de tous les câbles pour des COURTS-circuits et des circuits OUVERTS.
  • Vérifiez toutes les antennes internes pour une performance optimale.
  • Synchronisation automatique des données de l’étude avec votre compte StellaControl.
  • Grande batterie interne d’une autonomie de plusieurs heures.
  • Grand écran tactile simple d’utilisation.

Le TestTool peut être utilisé comme une simple analyseur de spectre pour aider à identifier la meilleure antenne-relais. Il permet une analyse rapide de tous les câbles coaxiaux de l’installation de répéteurs. Il peut analyser comment le signal se propage à travers le bâtiment.

Comment ça marche

TestTool – Analyseur de spectre simple – Analyseur d’antennes-relais – Mode Balise



Caractéristiques :

  • Mode Analyseur de spectre.
  • Mode Analyseur d’antennes-relais.
  • Mode Balise : analyse la façon dont le signal se propage à travers le bâtiment.
  • Test de tous les câbles pour des COURTS-circuits et des circuits OUVERTS.
  • Vérification de toutes les antennes internes pour une performance appropriée.
  • Synchronisation automatique des données de l’étude avec votre compte StellaControl.
  • Grande batterie interne d’une autonomie de plusieurs heures.
  • Grand écran tactile simple d’utilisation.

Le TestTool permet une rapide analyse de l’ensemble des câbles coaxiaux de l’installation de répéteurs. Il permet également d’analyser la façon dont le signal se propage à travers le bâtiment.

Les câbles coaxiaux à l’intérieur du bâtiment peuvent présenter les problèmes suivants :

Test de connecteurs N

Assembler des connecteurs N sur des câbles coaxiaux exige une compétence en la matière, et il est facile de commettre une erreur lors de cet assemblage.

Si la pointe d’âme du connecteur est trop poussée vers l’intérieur du collier, alors elle n’établira pas de contact avec le centre du câble, ce qui aura pour effet d’atténuer considérablement le signal. Pire encore, le circuit apparaîtra comme « ouvert », sans que ne passe aucun signal.

Une autre erreur concerne une petite tresse métallique pouvant rester coincée entre la pointe d’âme et l’enveloppe extérieure du connecteur. Cela provoquerait un court-circuit, qui bloquerait également le signal.



TestTool et Balise.



Le TestTool peut être accompagné d’un autre élément en option : la Balise. Pour tester un câble, assemblez la Balise à une extrémité du câble et le TestTool à l’autre extrémité. La Balise génère une tonalité de 1000 MHz et de 3,3 V CC, et l’envoie dans le câble. Le TestTool reçoit cette tonalité de 1000 MHz et mesure sa puissance. Il mesure également les 3,3 V en courant continu.

À partir de ces mesures, il peut :

  • Calculer la perte le long du câble en dB.
  • Estimer la longueur du câble.
  • Vous avertir si un court-circuit se produit dans le câble.
  • Vous avertir si un circuit est ouvert.



Mode Balise



Pour savoir comment le signal se propage à travers les différentes parties du bâtiment, allumez la Balise. Placez la Balise à un endroit où une antenne interne serait habituellement installée. La Balise transmettra une tonalité sur chaque bande de fréquence. Utilisez le TestTool pour vérifier la puissance de ces tonalités à proximité, par exemple dans des pièces adjacentes ou un peu plus loin dans le couloir. Cela vous aide à mieux comprendre la façon dont le signal se propage à travers le bâtiment, et à mieux planifier l’installation des antennes.

Testeur d’antennes internes

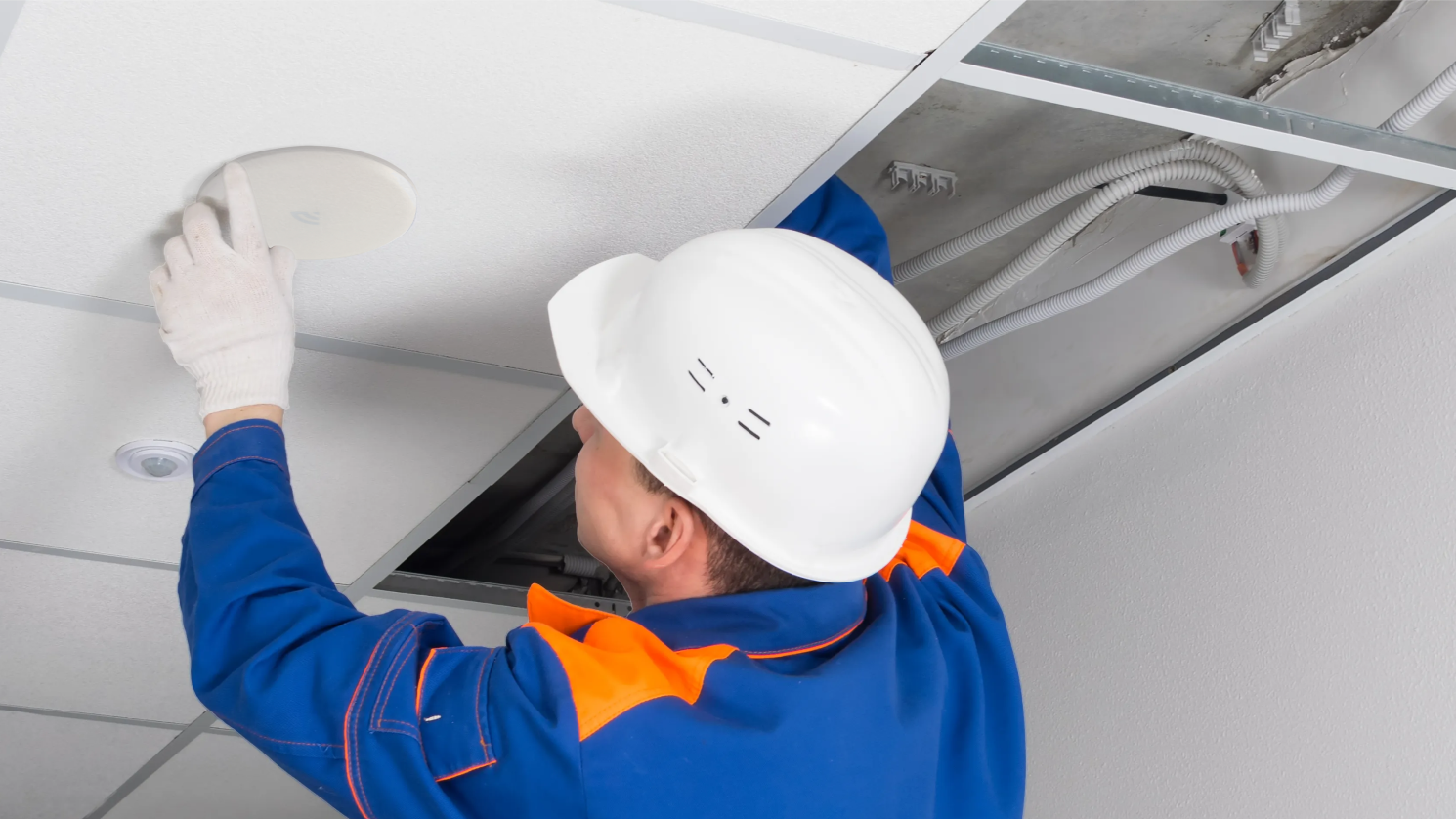

Le TestTool peut également être utilisé pour tester chacune des antennes à la suite de leur installation. Il suffit pour cela de placer le TestTool près de l’antenne Yagi puis d’observer pour chaque antenne interne le spectre de puissance via la Balise. Si une antenne particulière pose problème, celle-ci peut facilement être identifiée.
